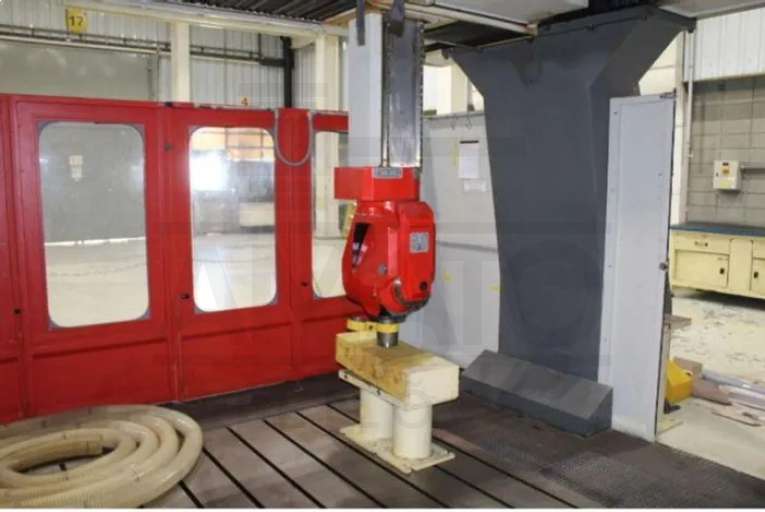

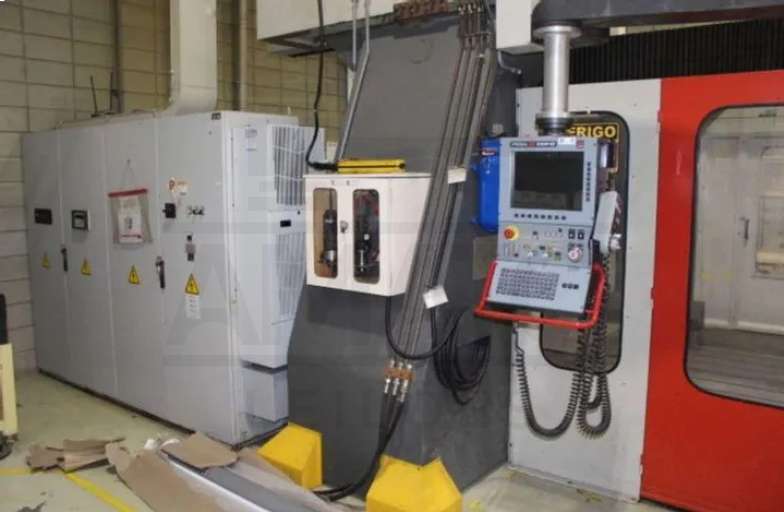

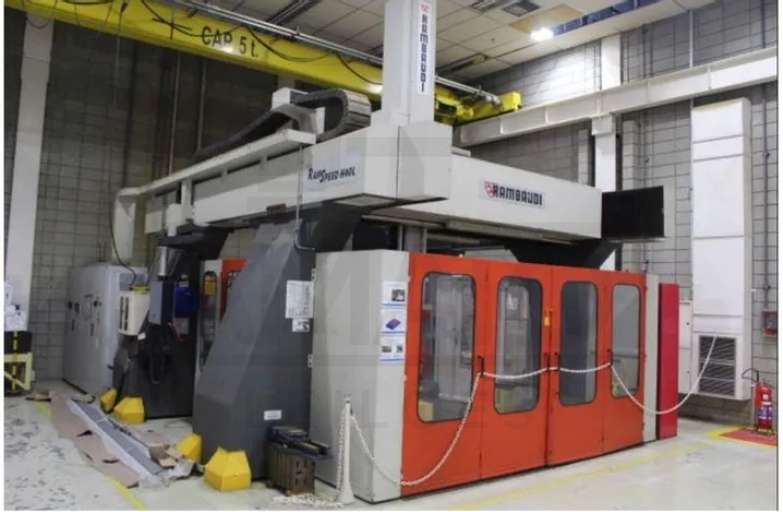

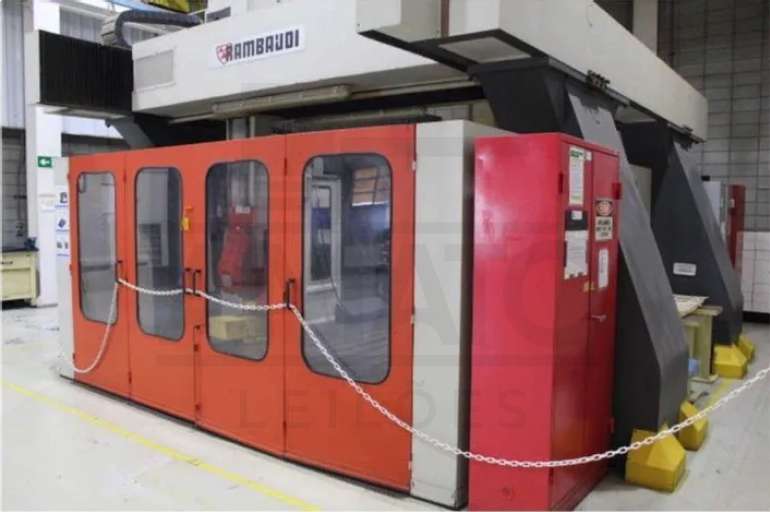

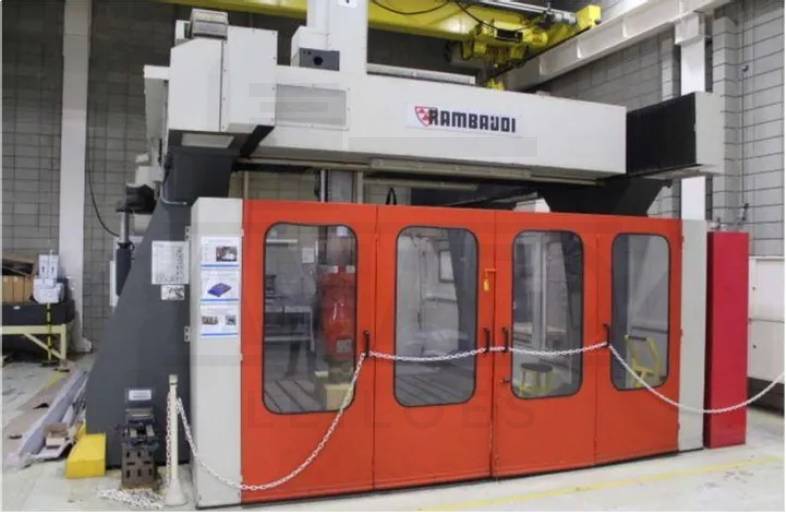

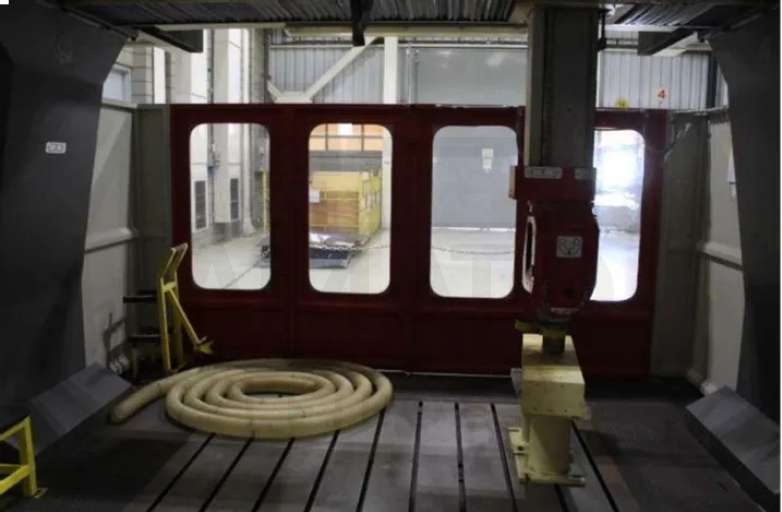

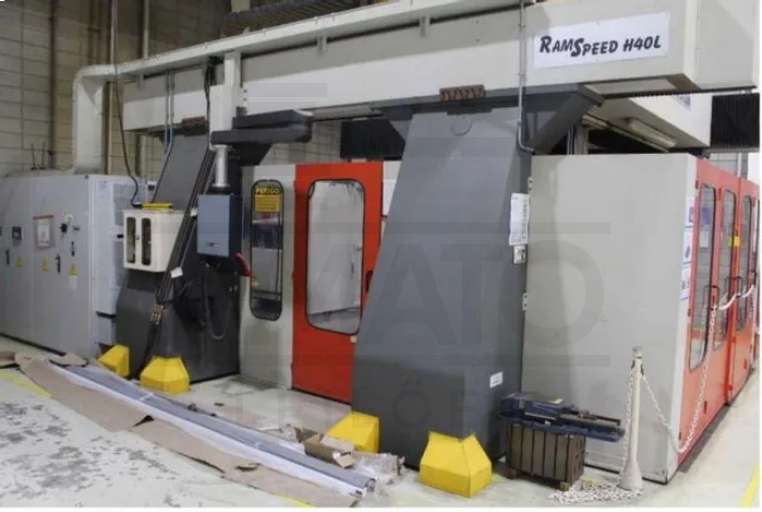

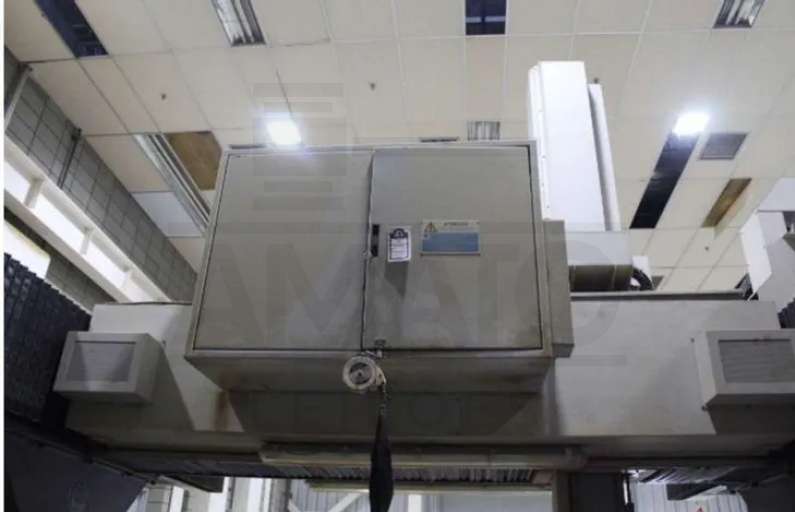

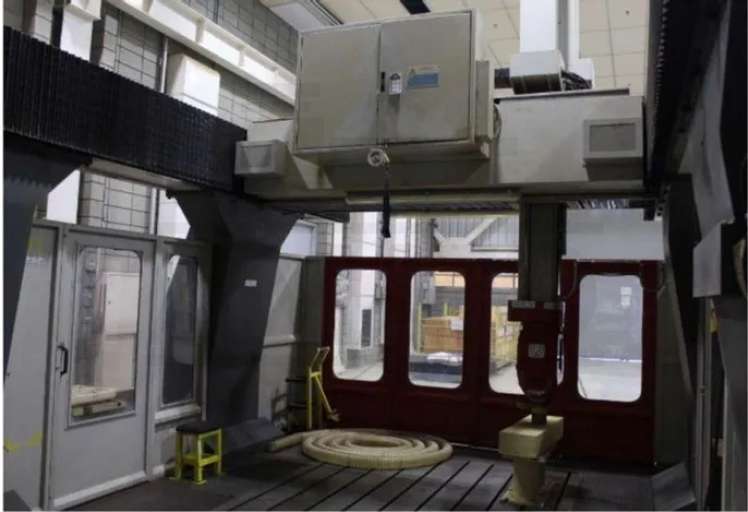

Fresadora Portal

Marca: Rambaudi

Modelo: RamSpeed H40L

Ano: Set/1998

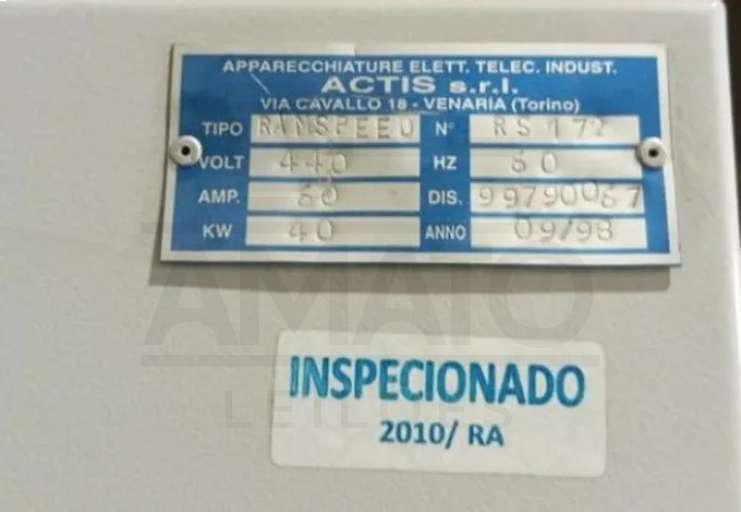

Tensão: 440 Volts

Corrente: 75 Ampéres

Área de Trabalho: Eixo X: 4500 mm/ Eixo Y: 2700 mm/Eixo Z: 1250 mm

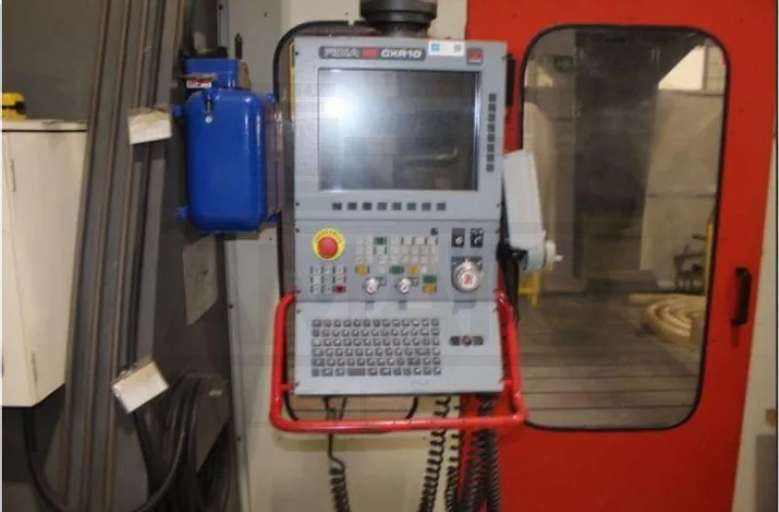

Controle Numérico: Fidia M30

Especificações Técnicas

Guias e Estrutura

Seção das guias: 270 x 330 mm

Número de guias por eixo: 4

Sistema de Movimentação e Motores

Transmissão do eixo X:

Fusos de esferas com diâmetro: 2x 80 mm

Passo dos fusos: 20 mm

Transmissão dos eixos Y e Z:

Fusos de esferas com diâmetro: 40 mm

Passo dos fusos: 20 mm

Motores Brushless

Eixo X:

Torque: 18 Nm

Rotação: 3.000 rpm

Eixos Y e Z:

Torque: 14 Nm

Rotação: 3.000 rpm

Forças de Empuxo

Eixos X e Y: 2.500 daN

Eixo Z: 4.000 daN

Velocidade e Aceleração

Avanço rápido: 16.000 mm/min

Velocidade de avanço contínua: 16.000 mm/min

Taxa de aceleração/desaceleração: 1.000 mm/s²

Colunas e Potência

Número de colunas para o deslocamento no eixo X: 4

Potência total da máquina: 60 KVA

Requisitos Pneumáticos

Capacidade de ar comprimido (6 bar): 40 Nm³/h

Relatório Técnico Diagnóstico de Falhas

Foram realizados diversos testes para identificar a causa da queima do fusível e outras anomalias no sistema. Durante a inspeção, foram detectadas as seguintes irregularidades:

Sistema Elétrico:

Curto-circuito no circuito de 24V, indicando uma possível sobrecarga ou falha de isolamento.

Cabo em curto-circuito na alimentação dos sensores do eixo A, comprometendo o funcionamento do sistema de sensores.

Presença de um cabo amarelo em curto-circuito, cuja origem função ainda não foram determinadas.

Falha na CPU, impossibilitando a inicialização do sistema operacional, mantendo-se na aba de boot, o que pode indicar defeito no hardware ou falha crítica no software de inicialização.

Sistema Hidráulico:

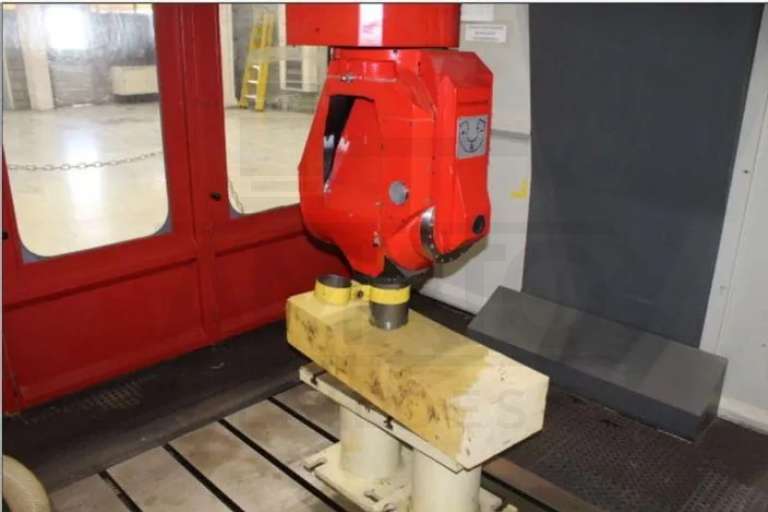

Vazamento de óleo no cilindro do cabeçote, possivelmente causado por desgaste ou falha em componentes como vedação, anéis de vedação (O-rings) ou retentores, comprometendo a eficiência do sistema hidráulico.
